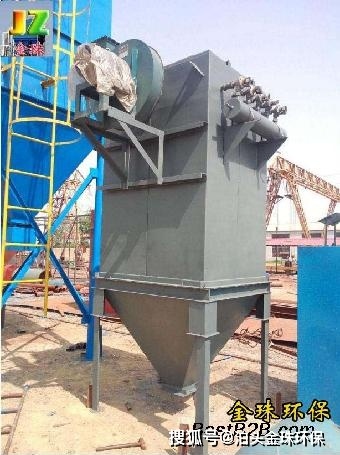

100袋式收塵器結構及原理 1. 設備主要結構 袋式除塵器主要由底部鋼結構、灰斗、上箱體、中箱體、進出風口、濾袋、清灰裝置、電氣控制等幾部分組成。 2 、工作原理 2.1 過濾原理 含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。 2.2 清灰原理 隨著過濾時間的延長，濾袋上的粉塵不斷積厚，除塵設備的阻力不斷上升，清灰裝置按設定的時間開始清灰。電磁脈沖閥開啟，壓縮空氣以極短促的時間在上箱體內迅速膨脹，涌入濾袋，使濾袋膨脹變形產生振動，并在逆向氣流沖刷的作用下，隨著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，清灰各室依次進行。 2.3粉塵收集 經過濾和清灰工作被截留下來的粉塵落入灰斗，再由灰斗經過卸料器落灰管卸料至集灰倉，集灰倉經過卸料器、刮板輸送機集中排出。 脈沖100袋布袋除塵器設計參數 1 名稱 QYMC-100脈沖布袋除塵器 2 處理風量（m3/h） 5000 3 全過濾面積（m2） 80 4 全過濾風速（m/ min） 1.0 8 濾袋數量（套） 100 9 濾袋材質 滌綸針刺氈 10 濾袋規格 Φ133×2000mm 11 脈沖閥數量（個） 10 12 電磁脈沖閥型式及規格 1.0”直角 13 清灰氣源壓力Pa （3-6）×105 14 工作溫度 ≤130 15 過濾室布置 單排布置 16 過濾室數量 1 17 入口粉塵濃度（g/Nm3） ＜50 18 出口粉塵濃度（mg/Nm3） ＜30 19 除塵效率（％） ≥99.9 20 本體漏風率（％） ≤3 21 設備阻力（Pa 22 壓縮空氣耗氣量 23 氣源品質 良好 24 清灰方式 在線清灰 25 檢修方式 在線檢修 26 控制方式 自動；手動 27 輸灰方式 螺旋（刮板）輸灰/卸料卸灰
|
|
