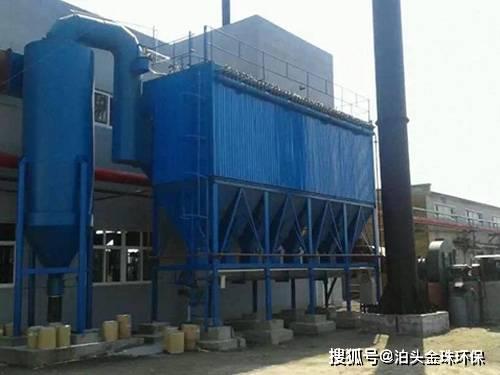

分室脈沖噴吹布袋除塵器結構與工作原理 本分室脈沖噴吹布袋除塵器設備由上部箱體、袋室、排灰裝置及脈沖噴吹清灰控制系統等組成。 除塵器內部被花板劃分為兩部分。上面的部分稱之為上部箱體或凈氣室。下面這一部分稱之為袋室或?yàn)V室。 1凈氣室：凈氣室裝有噴吹管、壓縮空氣氣包、脈沖閥、壓縮空氣管路、出口煙道、檢修門等。 根據規格不同，凈氣室內分若干個室，互相之間用鋼板隔開，互不通氣。每個室均設一個提升閥和若干排濾袋，每一排濾袋設一根噴吹管，每一條濾袋都對應噴吹管上的一個噴吹孔。 2濾室：濾室包括花板、濾袋組件、灰斗、煙氣進口煙道等。 濾袋材料是柔性的透氣性介質，一般為針刺或覆膜材料。濾袋由金屬籠骨支撐，以保證在過濾時不至于被吸癟。濾袋和籠骨作為一個整體，懸掛在花板上 濾室下方裝有灰斗，灰斗也通常作為煙氣的進口。 灰斗中的導流板用來吸收進口煙氣高速運動粒子的動能并分配進口氣流，保護濾袋免遭磨損，并使各個濾袋的負荷均勻。 3排灰裝置：在灰斗的出口。包括排灰閥、螺旋輸送機或輸送斜槽。 4脈沖噴沖清灰控制系統：包括脈沖噴沖閥、提升閥組件及壓縮空氣管路。 5分室脈沖噴吹布袋除塵器工作原理：含塵氣體在引風機吸引力的作用下進入灰斗，經導流板后被均勻分配到各條濾袋上。粉塵被攔截在濾袋外表面，氣體則穿過濾袋，經過凈氣室后外排。
|
|
